📱 Introduction à l'emballage d'affichage mobile

Qu'est-ce qu'un circuit intégré de pilote d'affichage (QUEUE)?

Si vous vous êtes déjà demandé ce qui contrôle réellement les pixels sur l'écran de votre téléphone, la réponse réside dans quelque chose appelé le Circuit intégré de pilote d'affichage (QUEUE). Cette petite puce semi-conductrice agit comme le cerveau de votre écran, envoyer des signaux électriques à chaque pixel pour que les images, couleurs, et les animations s'affichent correctement. Sans ça, votre écran serait essentiellement un morceau de verre sans vie.

Dans les smartphones modernes, le DDIC joue un rôle essentiel dans la traduction des données du processeur en contenu visible. Il contrôle la luminosité, taux de rafraîchissement, précision des couleurs, et même la réactivité au toucher. Selon des sources industrielles, toutes les technologies d'affichage, qu'elles soient LCD ou OLED, dépendent fortement de l'efficacité de l'intégration de cette puce dans le panneau. . Le positionnement et le packaging de cette puce influencent directement les performances, épaisseur, et la conception globale de l'appareil.

C'est ici que les choses deviennent intéressantes: la façon dont cette puce est montée sur l'écran définit si l'écran utilise DENT, COF, ou technologie COP. Et oui, ce petit détail technique peut changer radicalement l'apparence et la sensation d'un smartphone dans votre main.

Pourquoi la technologie d'emballage est importante dans les smartphones

Vous pensez peut-être que la qualité de l’écran n’est qu’une question de résolution ou de luminosité, mais ce n’est que la surface.. Dans les coulisses, la technologie d'emballage détermine des éléments comme la taille du cadre, durabilité, flexibilité, et même le coût.

Par exemple, pourquoi certains téléphones ont-ils des bordures inférieures épaisses alors que d'autres semblent presque « sans bordure »? La réponse réside souvent dans la question de savoir si l'écran utilise COG, COF, ou COP. Ces technologies décident de l'emplacement de la puce et de l'espace qu'elle occupe..

À mesure que les smartphones évoluaient vers des conceptions plein écran, les fabricants avaient besoin de moyens pour réduire les cadres et augmenter le rapport écran/corps. Des méthodes d'emballage flexibles telles que COF et COP ont émergé pour résoudre ce problème., permettant aux écrans de se plier et de s'enrouler autour des bords . Entre-temps, Le COG traditionnel est resté pertinent pour les écrans LCD économiques.

Donc, choisir entre ces technologies n’est pas seulement une décision technique : c’est une philosophie de conception.

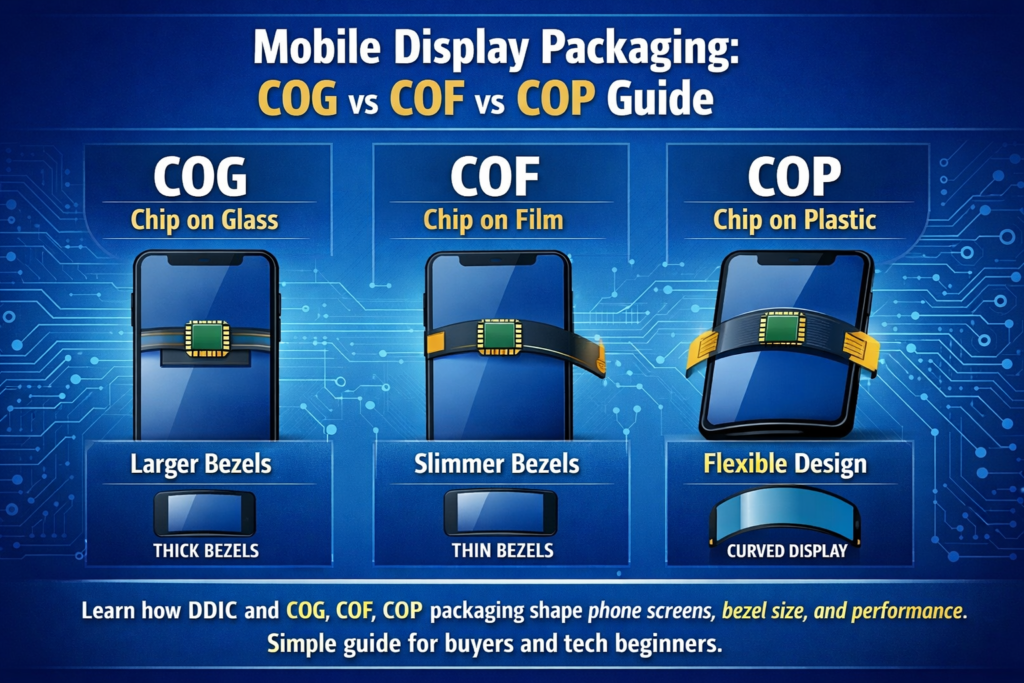

🔍 Aperçu du COG, COF, et COP

Définition de COG (Puce sur le verre)

COG signifie Puce sur le verre, et c'est la méthode d'emballage display la plus traditionnelle et la plus largement utilisée.. Dans cette structure, le DDIC est directement collé sur le substrat en verre du panneau LCD. Cette connexion directe réduit la complexité et les coûts de fabrication.

Parce que tout est monté sur un socle en verre rigide, Les écrans COG sont très stables et fiables. Ils sont couramment utilisés dans les écrans LCD, en particulier dans les smartphones économiques et les appareils industriels. Cependant, l'inconvénient est que le verre ne peut pas se plier, ce qui limite la flexibilité de conception.

Définition de COF (Puce sur film)

COF, ou Puce sur film, représente un pas en avant significatif. Au lieu de fixer la puce directement sur le verre, le DDIC est monté sur un film souple (généralement un FPC à base de polyimide). Ce film est ensuite connecté à l'écran.

Cette flexibilité permet de replier le film derrière l'écran, réduisant les cadres visibles et permettant des conceptions plus modernes. Par conséquent, COF est largement utilisé dans les smartphones haut de gamme et même dans certains écrans OLED.

Définition du COP (Puce sur plastique)

COP signifie Puce sur plastique, et c'est actuellement la technologie d'emballage la plus avancée. Dans cette configuration, le DDIC est directement intégré dans un substrat plastique flexible.

Contrairement au COF, qui utilise encore un film intermédiaire, COP élimine les couches supplémentaires, permettant encore plus de flexibilité. Cela le rend idéal pour les écrans incurvés, téléphones pliables, et des lunettes ultra fines. En fait, COP est souvent considéré comme la solution premium pour les appareils phares modernes.

🧩 Analyse approfondie de la structure COG

Comment fonctionne COG dans les écrans LCD

Dans une structure COG, le circuit intégré pilote est collé directement sur le substrat en verre à l'aide de techniques telles que le film conducteur anisotrope (ACF). Cela crée une connexion compacte et efficace entre la puce et l'écran.

Parce qu’il n’y a pas besoin de circuits flexibles supplémentaires, la structure est relativement simple. Cette simplicité se traduit par des rendements de production élevés et des coûts de fabrication inférieurs. C'est pourquoi le COG est encore largement utilisé dans les smartphones d'entrée de gamme et les modules LCD..

Cependant, il y a un compromis. Puisque la puce repose sur le verre, il occupe de l'espace au bord de l'écran, généralement en bas. Cela se traduit par une lunette « menton » plus épaisse, ce qui est moins souhaitable dans les conceptions plein écran d’aujourd’hui.

Avantages et limites du COG

COG a plusieurs atouts. C'est rentable, fiable, et facile à produire en série. Sa structure rigide le rend également moins sujet aux dommages mécaniques par rapport aux solutions flexibles.

Mais les limites sont difficiles à ignorer. L'incapacité de plier ou de plier le substrat signifie que les concepteurs doivent laisser un espace supplémentaire pour la puce.. Cela conduit à des cadres plus larges et à des rapports écran/corps plus faibles. .

Ainsi, même si COG est parfait pour les appareils économiques, il a du mal à répondre aux exigences esthétiques des smartphones modernes.

🔄 Analyse approfondie de la structure COF

Comment COF améliore la conception des écrans

COF change la donne en introduisant de la flexibilité. En montant le DDIC sur un film souple, les fabricants peuvent replier le circuit derrière le panneau d'affichage. Cette conception intelligente cache la puce et réduit le cadre inférieur..

C'est pourquoi de nombreux smartphones modernes ont des cadres presque symétriques. La possibilité de repositionner la puce permet une utilisation plus efficace de l'espace et un aspect plus propre.

Avantages et compromis du COF

COF offre un bon équilibre entre performances et coût. Il permet des conceptions plus fines, lunettes plus étroites, et une meilleure esthétique. Il est également compatible avec les panneaux LCD et OLED, le rendant polyvalent.

Cependant, cette flexibilité a un prix. Le processus de fabrication est plus complexe, et les matériaux sont plus chers. En plus, le film flexible peut être plus vulnérable aux contraintes et aux dommages lors de l'assemblage .

Toujours, pour la plupart des smartphones milieu à haut de gamme, COF offre le compromis idéal.

🚀 Analyse approfondie de la structure de la COP

Pourquoi COP permet les affichages plein écran

COP fait passer la flexibilité à un niveau supérieur. En intégrant la puce directement dans un substrat plastique, il élimine le besoin de couches intermédiaires. Cela permet à l'écran de se plier plus librement, même en s'enroulant sur les bords de l'appareil.

C'est la technologie derrière de nombreux smartphones « sans lunette » et incurvés.. Il permet aux fabricants de repousser les limites du design et d'atteindre des ratios écran/corps extrêmement élevés..

Avantages et défis de la COP

COP offre des performances haut de gamme. Il offre des lunettes ultra fines, excellente flexibilité, et une durabilité supérieure sous contrainte de flexion. Il est également idéal pour les applications avancées comme les téléphones pliables.

L'inconvénient? Coût. Le COP est la plus coûteuse des trois technologies et nécessite des processus de fabrication avancés. Il est généralement réservé aux appareils phares et aux écrans OLED haut de gamme. .

📊 Différences clés entre COG, COF, et COP

Tableau de comparaison structurelle

Différences de performances et de coûts

Du point de vue des performances, La COP mène le peloton, suivi de COF, puis COG. Mais quand il s'agit de coût, l'ordre est inversé. Cela crée un compromis classique entre prix et performances.

COG est idéal pour un prix abordable, COF équilibre coût et qualité, et COP offre des performances de premier ordre pour les appareils haut de gamme.

📈 Application dans les smartphones modernes (2026 Tendances)

Scénarios d'utilisation LCD ou OLED

Dans 2026, le marché du display est clairement divisé. Les panneaux LCD dépendent toujours fortement du COG et du COF, tandis que les panneaux OLED adoptent de plus en plus COF et COP pour plus de flexibilité et d'avantages en matière de conception..

COF reste dominant dans les écrans haute résolution, le marché devrait connaître une croissance constante en raison de la demande d'appareils ultra-fins et de cadres étroits .

Tendances du marché et taux d'adoption

L’évolution vers des appareils sans lunette et pliables accélère l’adoption du COP. Entre-temps, COG continue de servir les marchés sensibles aux coûts.

Pensez-y comme ça: COG est la « classe économique,« COF, c'est « la classe affaires »," et COP est " de première classe " dans le monde de la technologie d'affichage.

🛠️ Comment choisir la bonne technologie d'affichage

Pour les fabricants

Les fabricants doivent équilibrer les coûts, performance, et les objectifs de conception. Si l’abordabilité est la clé, COG est le meilleur choix. Pour une esthétique haut de gamme, COF ou COP est nécessaire.

Pour les acheteurs et l'industrie de la réparation

Si vous achetez des écrans de remplacement, comprendre ces technologies vous aide à éviter de payer trop cher ou de sous-performer. COF offre souvent le meilleur rapport qualité-prix, tandis que COP offre une qualité proche de l'original.

🔮 Tendances futures en matière d'emballage d'affichage

Écrans flexibles et pliables

L’avenir appartient aux écrans flexibles. La technologie COP permet déjà les smartphones pliables et les écrans enroulables.

Innovations de nouvelle génération au-delà du COP

Les chercheurs explorent des méthodes d’emballage encore plus avancées, viser plus mince, plus efficace, et des écrans plus durables.

🏁Conclusion

DENT, COF, et COP peut ressembler à un jargon technique, mais ils jouent un rôle énorme dans l'élaboration de votre expérience sur smartphone. De la taille du cadre à la durabilité, ces méthodes d'emballage définissent l'apparence et les performances des écrans modernes.

Comprendre leurs différences vous aide à prendre des décisions plus judicieuses, que vous conceviez des produits, approvisionnement en pièces, ou simplement choisir votre prochain téléphone.

❓ FAQ

1. Quelle est la principale différence entre COG et COF?

COG monte la puce directement sur le verre, tandis que COF utilise un film flexible, permettant des cadres plus étroits et une meilleure flexibilité de conception.

2. Pourquoi COP est-il considéré comme la meilleure technologie?

Parce qu'il offre une flexibilité maximale, lunettes ultra fines, et des performances haut de gamme, spécialement pour les écrans OLED.

3. Le COG est-il toujours utilisé dans 2026?

Oui, principalement dans les appareils LCD économiques en raison de son faible coût et de sa grande fiabilité.

4. Quel est le meilleur pour la réparation de téléphone: COF ou COP?

COF est généralement le meilleur équilibre entre prix et performances, tandis que le COP est plus proche de la qualité originale.

5. L'emballage affecte-t-il la qualité de l'écran?

Oui, cela a un impact sur la taille de la lunette, durabilité, flexibilité, et même des performances tactiles.
