Bevezetés – Az Ön ablaka a digitális világba
Az okostelefon már nem csak kommunikációs eszköz. Ez a te bankod, a moziját, az irodád, a térképedet, a játékkonzolod – az Ön átjárója a digitális univerzumhoz. És mindennek a középpontjában olyasvalami áll, amire ritkán gondolunk: a képernyőt.
De itt van a lenyűgöző rész.

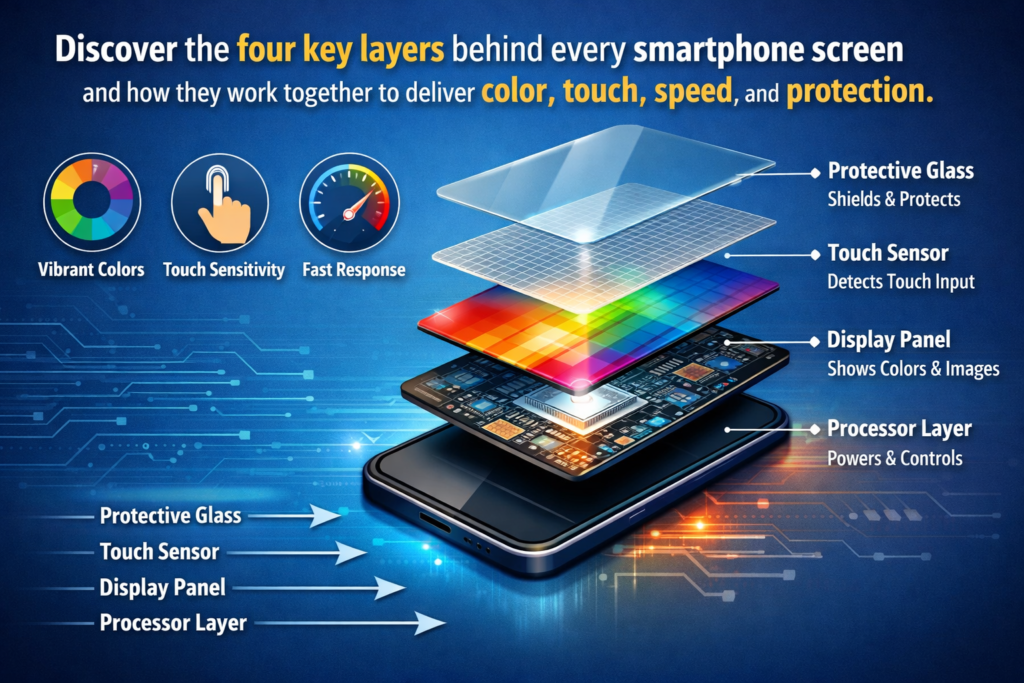

Az a sima üvegfelület, amelyet naponta több tucatszor lehúz, nem csak egy „képernyő”. Ez egy precízen megtervezett halom négy fő összetevő tökéletes harmóniában együttműködve:
- A kijelző panel
- A érintőképernyő
- A érintse meg az IC-t (Integrált áramkör)
- A üvegburkolat
Mint egy jól begyakorolt zenekar, mindegyik a saját hangszerén játszik – mégis együtt, megteremtik azt a zökkenőmentes élményt, amelyet magától értetődőnek tekint.
Hámozzuk le a rétegeket, és fedezzük fel, mi történik valójában az ujjbegyei alatt.
Első rész – A kijelzőpanel: Minden pixel forrása
Az okostelefon -kijelzők evolúciója
Egyszer régen, a telefonok képernyője kicsi volt, homályos, és alig színes. Gyorsan előre a mai napig, és a zsebünkben hordjuk a mozi minőségű kijelzőket.
Hogy kerültünk ide?
Az út az egyszerű monokróm LCD-ktől a nagy frissítési sebességű OLED-panelek felé haladt, amelyek több mint egymilliárd színt képesek megjeleníteni. Minden generáció feszegette a világosság határait, fényesség, és a realizmus.
Most bontsuk le a modern okostelefonokat működtető két domináns technológiát.
LCD technológia magyarázata
Az LCD a Liquid Crystal Display rövidítése. Tekintsd úgy, mint egy erősen szabályozott fénykapu rendszert.
Hogyan működnek a háttérvilágítási modulok
Az LCD panelek nem bocsátanak ki saját fényt. Helyette, támaszkodnak a háttérvilágítás modul.
Íme az egyszerű változat:
- Hátulról fény ragyog.
- Egy polarizátoron halad át.
- A folyadékkristályok szabályozzák a fény áthaladását.
- A színszűrők vöröset hoznak létre, zöld, és kék pixelek.
- A végső kép megjelenik a képernyőn.
Olyan, mintha a napfény áthaladna az állítható árnyékolókon és a színes üvegeken.
IPS, TFT, és Változatok
Nem minden LCD egyforma.
- TFT-LCD: Régebbi, olcsóbb, Kevésbé pontos színek.
- IPS-LCD: Jobb színpontosság és szélesebb betekintési szögek.
Az LCD technológia kiforrott, megfizethető, és stabil. Alacsony fényerő mellett is kevésbé villog, amely sok felhasználó számára könnyebb a szem számára.
Az OLED technológia magyarázata
Az OLED az Organic Light Emitting Diode rövidítése. Ellentétben az LCD-vel, Az OLED pixelek saját fényt állítanak elő.
Nincs háttérvilágítás. Nincsenek extra rétegek. Csak tiszta kibocsátás.
Önkibocsátó szerves rétegek
Minden pixel önállóan világít, amikor az elektromosság áthalad a szerves vegyületeken.
Feketét akarsz?
Kapcsolja ki a pixelt.
Ez az oka annak, hogy az OLED kijelzők „végtelen kontrasztot” érnek el. A fekete nem sötétszürke – ez valóban fekete.
AMOLED és modern innovációk
AMOLED (Aktív mátrix OLED) ma a domináns OLED típus a zászlóshajó telefonokban.
Ez kínálja:
- Gyorsabb válaszidő
- Magasabb frissítési gyakoriság
- Jobb energiahatékonyság sötét módban
- Rugalmas és összecsukható tervezési lehetőségek
Így váltak valósággá az íves képernyők és az összehajtható telefonok.
LCD vs OLED – Teljesítmény-összehasonlítás
Tehát melyik a jobb?
Az OLED általában nyer:
- Kontraszt arány
- Szín élénksége
- Válasz sebesség
- Tervezési rugalmasság
Az LCD továbbra is erős versenyben van:
- Költséghatékonyság
- Tartósság
- Csökkentett beégési kockázat
A piaci trend? Az OLED rohamosan terjed, míg az LCD uralja a költségvetési szegmenseket.
A kijelző technológia jövőbeli trendjei
Olyan újításokat látunk, mint pl:
- LTPO adaptív frissítési gyakoriság
- MicroLED kutatás
- Magasabb PWM tompítási frekvenciák
- Összehajtható és gördíthető panelek
A cél? Vékonyabb, világosabb, okosabb.
Második rész – Az érintőképernyő: A mozgás parancsokká alakítása
Ha a kijelző tartalmat mutat, az érintőképernyő hallgat rád.
Az érintéstechnika története
Korai használt mobil eszközök rezisztív érintőképernyők. Ne felejtse el erősen megnyomni egy ceruzával? Ez rezisztív technológia volt.
Aztán a kapacitív képernyők mindent megváltoztattak.
Rezisztív érintőképernyők
Az ellenállásos képernyők két vezető rétegből állnak, amelyeket apró távtartók választanak el egymástól.
Amikor lenyomja, a rétegek összekapcsolódnak. A rendszer érzékeli a feszültségváltozást és kiszámítja a helyzetet.
Profit:
- Bármilyen tárggyal működik
- Alacsony költség
Hátrányok:
- Nincs több érintés
- Nyomást igényel
- Kevésbé érzékeny
Kapacitív érintőképernyők
A kapacitív képernyők észlelik az elektromos töltés változásait, amikor az ujja megérinti az üveget.
A tested vezeti az elektromosságot. A képernyő ezt érzékeli.
Nincs szükség nyomásra. Csak érintse meg.
Előnyök:
- Multi-touch támogatás
- Sima gesztusok
- Magasabb érzékenység
- Jobb tartósság
Ezért a kapacitív képernyők uralják a mai okostelefonokat.
Miért vette át a Capacitive a piacot?
Mert az okostelefonok gesztusvezéreltté váltak.
Csípéssel a nagyításhoz. Elcsór. Többujjas játék.
Resistive nem tudott lépést tartani.
A kapacitív átalakított interakció a „gombok megnyomásáról” a „közvetlen manipulációra”.
Multi-Touch és gesztusvezérlés
A modern érintőképernyők érzékelik 10+ egyidejű pontok.
Ez lehetővé teszi:
- Játék pontosság
- Gyors gépelés
- Speciális kézmozdulat-navigáció
Természetesnek tűnik, mert tükrözi, hogyan használjuk a kezünket a való életben.
Harmadik rész – A Touch IC: A láthatatlan agy
Most itt az igazi énekeletlen hős.
Mi az a Touch IC?
A Touch IC egy mikrochip, amely az érintési adatok értelmezéséért felelős.
Az érintőképernyő érzékeli az elektromos változásokat.
A Touch IC kiszámítja a koordinátákat, szűri a zajt, és utasításokat küld a rendszernek.
Anélkül? A képernyő nem érez semmit.
Hogyan válnak az érintési jelekből digitális parancsok?
Íme, mi történik ezredmásodpercekben:
- Ujj érinti a képernyőt.
- Az elektromos tér megváltozása.
- Az Touch IC méri a jelkülönbségeket.
- A zaj kiszűrve.
- Koordináták generálódnak.
- Az adatok elküldésre kerülnek a processzornak.
Ez olyan, mintha a suttogást világos mondattá fordítanánk.
Mintavételi frekvencia és játékteljesítmény
Hallott már a 120 Hz-es érintésmintavételről? Vagy akár 240 Hz vagy magasabb?
Ilyen gyakran ellenőrzi a Touch IC másodpercenként a bemenetet.
A magasabb mintavételi gyakoriság azt jelenti:
- Gyorsabb válasz
- Alacsonyabb késleltetés
- Versenyképes játékelőny
Csúcskategóriás játéktelefonokban, A mintavételi sebesség ultramagas szintet érhet el a szinte azonnali reakcióhoz.
Speciális funkciók a modern érintőképernyős IC-kben
Modern chipek támogatása:
- Nedves kézi kezelés
- Kesztyű mód
- Anti-elektromágneses interferencia
- Vízelutasító algoritmusok
Kicsik – de hihetetlenül erősek.
Negyedik rész – Az üvegborító: A védelem pajzsa
Ez az a rész, amelyet minden nap fizikailag megérint.
És keményebben működik, mint gondolnád.
Az üveganyagok evolúciója
A korai telefonok nátron-mészüveget használtak – olcsó és törékeny.
Ma, a legtöbb okostelefon erősített alumínium-szilikát üveg a tartósság érdekében.
A szóda-mésztől az alumínium-szilikátig
Az alumínium-szilikát üveg kémiai megerősítésen megy keresztül.
Az eredmény?
- Magasabb ütésállóság
- Jobb karcállóság
- Nagyobb szerkezeti integritás
Ez olyan, mintha a közönséges üveget páncéllá változtatnánk.
Mikrokristályos és rugalmas üveg (KÖZLEMÉNY)
A csúcskategóriás eszközök most kísérleteznek:
- Mikrokristályos üveg a rendkívüli szívósságért
- Ultra-vékony üveg (KÖZLEMÉNY) összecsukható telefonokhoz
Az UTG több ezerszer meghajol, miközben tartós marad.
Ez a mérnöki varázslat.
2D, 2.5D, 3D és 3.5D üvegtervek
Az üvegkialakítás esztétikailag fejlődött:
- 2D: Lakás
- 2.5D: Enyhén ívelt élek
- 3D: Teljesen ívelt előlap
- 3.5D: Integrált testgörbület
A dizájn találkozik az ergonómiával.
Felületkezelések: AF és AR bevonatok
Két kritikus bevonat:
- OF (Anti-ujjlenyomat): Csökkenti a foltokat
- AR (Anti-tükrözés): Javítja a napfény láthatóságát
Kisebb kezelések. Óriási különbség.
Fedőüveg gyártási folyamata
Az okostelefon borítóüvegének gyártása magában foglalja:
- Vágás
- CNC formázás
- Polírozás
- Termikus hajlítás
- Kémiai erősítés
- Bevonat
Pontos lépések tucatjai – nincs hely a hibának.
Integrációs trendek – Amikor az összetevők eggyé válnak
Az ipar nem csak egyenként fejleszti az alkatrészeket.
Integrálja őket.
TDDI technológia
A TDDI egy chipben egyesíti a Touch Driver IC-t és a Display Driver IC-t.
Előnyök:
- Vékonyabb modulok
- Alacsonyabb energiafogyasztás
- Csökkentett költség
In-Cell és On-Cell megoldások
Az In-Cell érintésérzékelőket közvetlenül a kijelzőrétegbe integrál.
Kevesebb réteg.
Vékonyabb profil.
Jobb optikai teljesítmény.
Vékonyabb, Okosabb, Zökkenőmentes
Az irány egyértelmű:
- Keskenyebb keretek
- Könnyebb súly
- Zökkenőmentes interakció
A képernyő már nem csak alkatrész. Ez egy teljesen integrált rendszer.
Következtetés – Mikrovilág a keze ügyében
Amikor legközelebb csúsztatja a telefont, szünet egy másodpercre.
A sima felület alatt a fizika mikroszkopikus világa lapul, kémia, elektrotechnika, és a tervezés tökéletes koordinációban működik.
A kijelző panel megfesti a képet.
A érintőképernyő érzékeli a szándékodat.
A Érintse meg az IC-t értelmezi a parancsodat.
A üvegburkolat védi az egészet.
Ez nem csak egy képernyő.
Ez az innováció többrétegű szimfóniája – és elfér a zsebében.
GYIK
1. Mi a különbség az LCD és az OLED képernyő között??
Az LCD háttérvilágítást használ a pixelek megvilágítására, míg az OLED pixelek saját fényt bocsátanak ki, jobb kontrasztot és vékonyabb kialakítást tesz lehetővé.
2. Miért drágábbak az OLED képernyők??
Az OLED gyártás bonyolultabb, és fejlett szerves anyagokat igényel, a termelési költségek növelése.
3. Mi okozza a képernyő beégését az OLED-en??
A statikus képek hosszan tartó megjelenítése egyenetlenül bonthatja le a szerves anyagokat, idővel halvány képvisszamaradást okozva.
4. Mit jelent az érintéses mintavételezési frekvencia?
Arra utal, hogy az érintőképernyő másodpercenként hányszor keresi a bemenetet. A magasabb sebesség csökkenti a bemeneti késleltetést.
5. Miért használnak ívelt üveget a modern telefonok??
Az ívelt üveg javítja az ergonómiát, fokozza az esztétikát, és kiegészíti a rugalmas OLED kijelzőket.
